Свайные фундаменты серии 3.407.9-146 выпуск 1 разработаны взамен аналогичных типовых конструкций из проектов 407-0-125, 407-0-126, 3.407-115 выпуск 4, 6, и применяются для установки металлических свободностоящих опор ВЛ, а также стоек опор на оттяжках, и самих оттяжек. В выпуске разработаны одно-, двух- и четырехсвайные фундаменты.
Для свайных фундаментов разработаны следующие типовые конструкции:
- центрифугированные железобетонные сваи с одним болтом - 16 марок;
- предварительно напряженные и ненапряженные сваи из вибрированного железобетона – 14 марок;
- различные металлоконструкции: наголовники свай, траверсы и скобы для крепления оттяжек, опорные плиты и балки ростверка свайного фундамента.
Фундамент, в зависимости от области применения, имеет различные узлы крепления опоры (2 или 4 болта, штырь, наклонный штырь, петля, скоба). Узлы крепления опоры располагаются на балке ростверка верхнего яруса, или на наголовнике односвайного фундамента.
Уважаемые клиенты! Наша компания поставляет железобетонные сваи, траверсы, ростверки, а также все марки типовых свайных фундаментов в комплекте, по самой выгодной цене, с доставкой в нужный Вам регион России.
Область применения:
- Устройство фундаментов свободностоящих стальных промежуточных и анкерно-угловых опор ВЛ;
- Устройство фундаментов под железобетонные и стальные стойки опор ВЛ с оттяжками;
- Крепление оттяжек опор.
Наиболее широкое распространение свайные фундаменты получили при строительстве объектов на слабых грунтах, обладающих низкой несущей способностью, склонных к пучению или заводнению. Также необходимость применения конструкций данной серии – обусловлена в их способности выдерживать большие выдергивавшие и горизонтальные нагрузки.
Марка свайного фундамента выбирается из расчета проектных нагрузок, устанавливаемых опор, особенностей грунта.
Маркировка свайного фундамента серии 3.407.9-146
Ф Х1.Х2-Х3-Х4/Х5
- Ф – фундамент;
- Х1 – число свай в фундаменте (1, 2, 4);
- Х2 – тип и сечение свай (35, 42, 56);
- Х3 – исполнение узла крепления опоры и область применения:
- 2 – два болта под промежуточные опоры;
- 4 – четыре болта с базой 250 мм под анкерно-угловые опоры;
- 4т – четыре болта с увеличенной базой 350 мм под тяжелые опоры;
- 1 – штырь для стойки опор с оттяжками;
- 0 – скоба, петля или траверса для крепления оттяжки;
- 1/5 – штырь под стойки с наклоном к вертикали 1/5;
- 1/10 – штырь под стойки с наклоном к вертикали 1/10;
- Х4/Х5 – высота швеллера верхней/нижней балки ростверка или диаметр материала траверс;
- С – балка ростверка сварная
Балки и элементы ростверков серия 3.407.9-146
Металлоконструкции свайных фундаментов изготавливаются из стали Вст3 для эксплуатации при температурах до -40С и 09Г2С для температур ниже -40С. Проектом разработаны рабочие чертежи металлических конструкций свайных фундаментов которые включают следующие элементы:
- наголовники сваи «М42» и «М43» привариваются к закладной детали сваи, и применяются при устройстве односвайного фундамента, для установки свободностоящих металлических опор ЛЭП;
- опорные плиты «ПО1» и «ПО2» монтируются на верхнем обрезе односвайных фундаментов, и используются для фиксации стоек опор с оттяжками;
- скобы «М44» и «М46» прикрепляются при помощи болтов к голове сваи и фиксируют оттяжки опор;
- балки ростверка крепятся к оголовкам свай или второстепенным балкам, и применяются для объединения свай фундамента в общую силовую конструкцию. Отличаются узлами крепления (на 2 или 4 болта, петля или штырь);
- треугольные траверсы крепятся к сваям через скобы «М44» и «М46», предназначены для распределения нагрузки от оттяжек между сваями фундамента.
Маркировка траверс и балок серии 3.407.9-146:
Б Х1-Х2-Х3-Х4-Х5
| Т Х1-Х2с
|
№ | Наименование | Шифр | Вес, тн. |
1 | Наголовник | М42 | 0,030 |
2 | Наголовник | М43 | 0,039 |
3 | Скоба | М44 | 0,061 |
4 | Скоба | М45 | 0,027 |
5 | Скоба | М46 | 0,038 |
6 | Подкладка | М47 | 0,008 |
7 | Подкладка | М48 | 0,009 |
8 | Подкладка | М49 | 0,010 |
9 | Подкладка | М50 | 0,010 |
10 | Подкладка | М51 | 0,011 |
11 | Подкладка | М52 | 0,013 |
12 | Подкладка | М53 | 0,013 |
13 | Подкладка | М54 | 0,014 |
14 | Балка | Б35-2-16 | 0,077 |
15 | Балка | Б35-2-20 | 0,103 |
16 | Балка | Б35-2-24 | 0,136 |
17 | Балка | Б56-2-24 | 0,171 |
18 | Балка | Б56-2-30 | 0,232 |
19 | Балка | Б35-4-20 | 0,173 |
20 | Балка | Б35-4-24 | 0,213 |
21 | Балка | Б35-4-30 | 0,261 |
22 | Балка | Б35-4-29с | 0,291 |
23 | Балка | Б56-4-39с | 0,438 |
24 | Балка | Б35-4т-30 | 0,274 |
25 | Балка | Б35-4т-40 | 0,350 |
26 | Балка | Б56-4-20 | 0,233 |
27 | Балка | Б56-4-24 | 0,285 |
28 | Балка | Б56-4-30 | 0,344 |
29 | Балка | Б56-4т-40 | 0,453 |
30 | Балка | Б56-4т-40у | 0,472 |
31 | Балка | Б35-1-24 | 0,124 |
32 | Балка | Б35-1/10-24 | 0,127 |
33 | Балка | Б35-1-/5-24 | 0,128 |
34 | Балка | Б35-1-30 | 0,162 |
35 | Балка | Б35-1/10-30 | 0,174 |
36 | Балка | Б35-1/5-30 | 0,175 |
37 | Балка | Б56-1-30 | 0,223 |
38 | Балка | Б56-1/10-30 | 0,232 |
39 | Балка | Б35-1/5-30 | 0,233 |
40 | Балка | Б56-1-40 | 0,327 |
41 | Балка | Б56-1/10-40 | 0,340 |
42 | Балка | Б35-1/5-40 | 0,341 |
43 | Балка | Б35-0-20 | 0,121 |
44 | Балка | Б35-0-30 | 0,208 |
45 | Балка | Б56-0-30 | 0,253 |
46 | Балка | Б56-0-40 | 0,380 |
47 | Балка | Б35-16 | 0,082 |
48 | Балка | Б35-20 | 0,109 |
49 | Балка | Б35-24 | 0,156 |

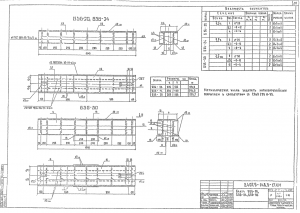

50 | Балка | Б56-20 | 0,154 |
51 | Балка | Б56-24 | 0,206 |
52 | Балка | Б56-30 | 0,276 |
53 | Траверса | Т35-3 | 0,052 |
54 | Траверса | Т35-4 | 0,064 |
55 | Траверса | Т35-3с | 0,051 |
56 | Траверса | Т35-4с | 0,063 |
57 | Траверса | Т56-4 | 0,079 |
Свайные фундаменты опор ЛЭП серия 3.407.9-146
Балка Б56-0-30 (3.407.9-146.3)
Изделие металлическое Б56-0-30 балка (3.407.9-146.3) ...
Балка Б56-0-40 (3.407.9-146.3)
Изделие металлическое Б56-0-40 балка (3.407.9-146.3) ...

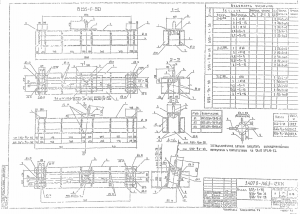

Балка Б56-1-30 (3.407.9-146.3)
Изделие металлическое Б56-1-30 балка (3.407.9-146.3) ...

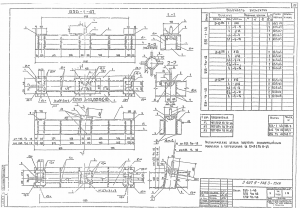

Балка Б56-1-40 (3.407.9-146.3)
Изделие металлическое Б56-1-40 балка (3.407.9-146.3) ...
Балка Б56-1/10-30 (3.407.9-146.3)
Изделие металлическое Б56-1/10-30 балка (3.407.9-146.3) ...
Балка Б56-1/10-40 (3.407.9-146.3)
Изделие металлическое Б56-1/10-40 балка (3.407.9-146.3) ...
Балка Б56-1/5-30 (3.407.9-146.3)
Изделие металлическое Б56-1/5-30 балка (3.407.9-146.3) ...
Балка Б56-1/5-40 (3.407.9-146.3)
Изделие металлическое Б56-1/5-40 балка (3.407.9-146.3) ...

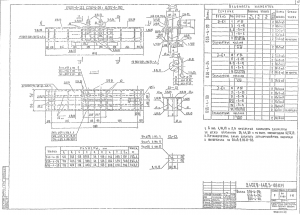

Балка Б56-4-20 (3.407.9-146.3)
Изделие металлическое Б56-4-20 балка (3.407.9-146.3) ...
Балка Б56-4-24 (3.407.9-146.3)
Изделие металлическое Б56-4-24 балка (3.407.9-146.3) ...
Балка Б56-4-30 (3.407.9-146.3)
Изделие металлическое Б56-4-30 балка (3.407.9-146.3) ...

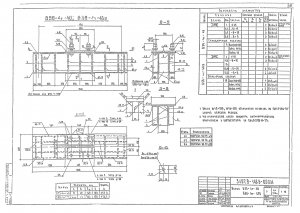

Балка Б56-4т-40 (3.407.9-146.3)
Изделие металлическое Б56-4т-40 балка (3.407.9-146.3) ...
Балка Б56-4т-40у (3.407.9-146.3)
Изделие металлическое Б56-4т-40у балка (3.407.9-146.3) ...

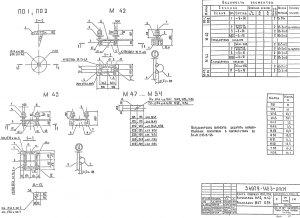

Наголовник М-42 (3.407.9-146.3)
Металлоконструкция для ЛЭП Наголовник М-42 (3.407.9-146.3) ...
Наголовник М-43 (3.407.9-146.3)
Металлоконструкция для ЛЭП Наголовник М-43 (3.407.9-146.3) ...

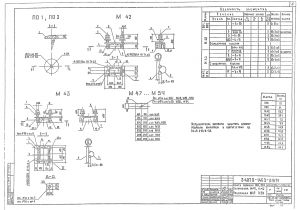

Подкладка М-47 (3.407.9-146.3)
Изделие металлическое Подкладка М-47 (3.407.9-146.3) ...
Подкладка М-48 (3.407.9-146.3)
Изделие металлическое Подкладка М-48 (3.407.9-146.3) ...
Подкладка М-49 (3.407.9-146.3)
Изделие металлическое Подкладка М-49 (3.407.9-146.3) ...
Подкладка М-50 (3.407.9-146.3)
Изделие металлическое Подкладка М-50 (3.407.9-146.3) ...
Подкладка М-51 (3.407.9-146.3)
Изделие металлическое Подкладка М-51 (3.407.9-146.3) ...
Подкладка М-52 (3.407.9-146.3)
Изделие металлическое Подкладка М-52 (3.407.9-146.3) ...
