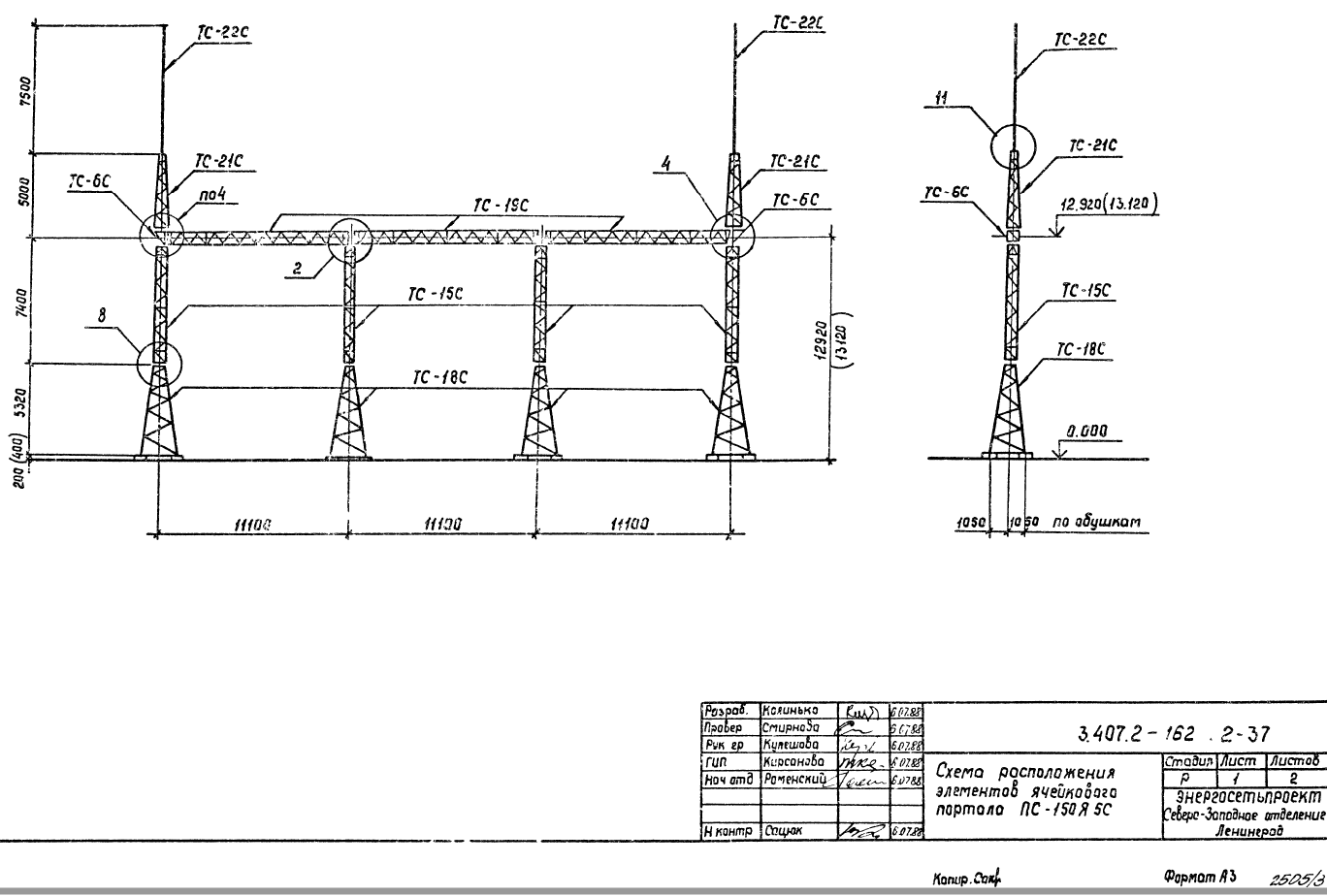

Портал ячейковый ПС-150-Я5С
Стальные элементы портала | Количество, шт | Масса единицы, кг | Масса всего, кг | |
для северных районов | ||||
Траверса ТС-19С | 3 | 528 | 1584 | |
Тросостойка ТС-21С | 2 | 123 | 246 | |
Молниеотвод ТС-22С | 2 | 106 | 212 | |
Доборный элемент ТС-6С | 2 | 22 | 44 | |
Стойка ТС-15С | 4 | 403 | 1612 | |
Стойка ТС-18С | 4 | 577 | 2308 | |
Итого: | 6006 |
Стальные ячейковые порталы ПС-150Я5С производятся по типовому проекту 3.407.2-162 выпуск 1, 2.
Порталы ПС-150Я5С разработаны на широкобазных стойках, которые устанавливаются на четыре фундамента, по способу изготовления являются комбинированными. Траверса и верхний ярус стоек выполнены «сварными», нижние секции имеют развитую базу и собираются из углового проката с помощью болтовых соединений. Проектом предусмотрено изготовление портала ПС-150Я5С из стали 09Г2С. Антикоррозионная защита выполняется лакокрасочным покрытием.
