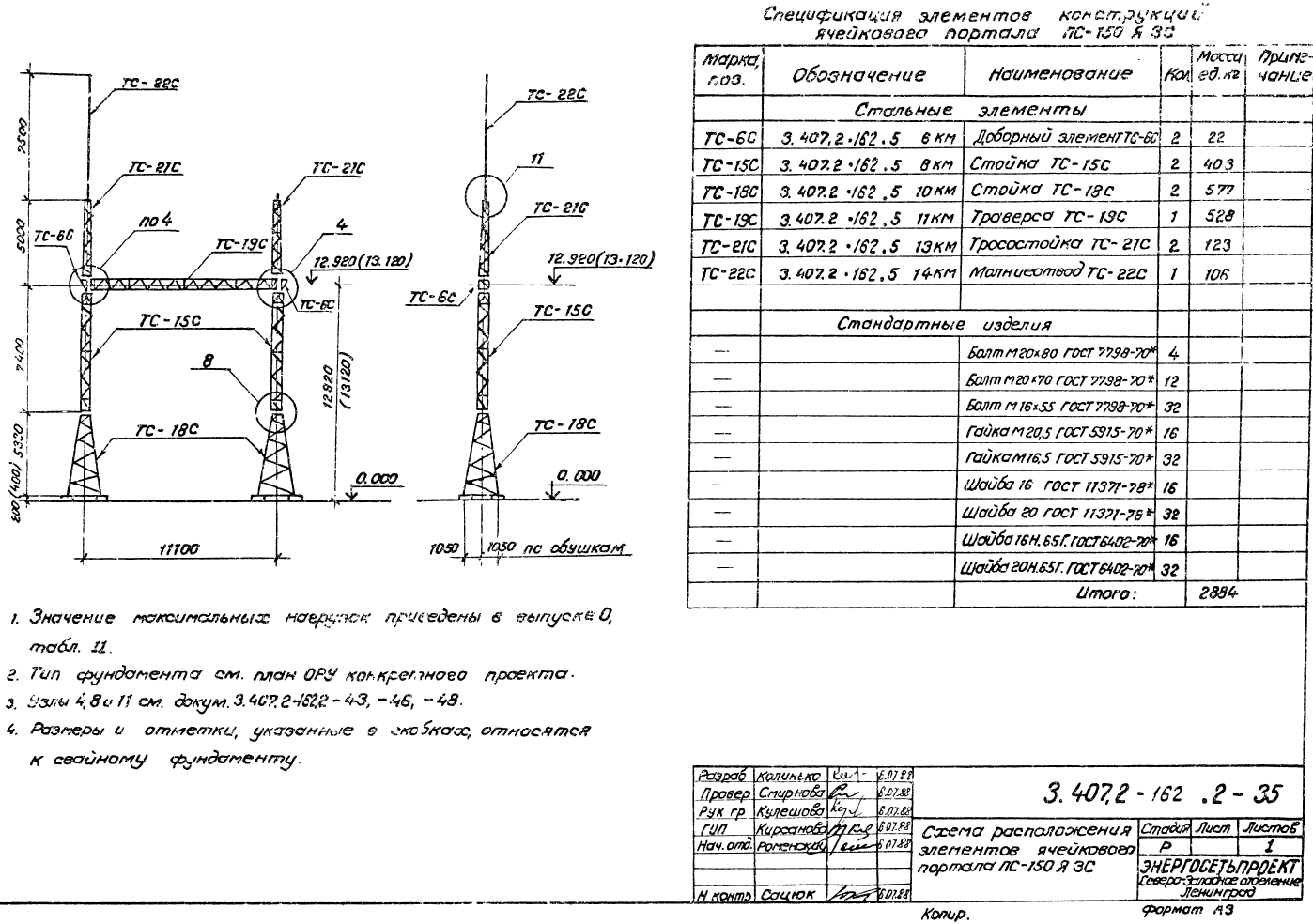

Портал ячейковый ПС-150-Я3С
Стальные элементы портала | Количество, шт | Масса единицы, кг | Масса всего, кг | |
для обычных районов | ||||
Траверса ТС-19 | 1 | 529 | 529 | |
Тросостойка ТС-21 | 2 | 123 | 246 | |
Молниеотвод ТС-22 | 1 | 106 | 106 | |
Доборный элемент ТС-6 | 2 | 22 | 44 | |
Стойка ТС-15 | 2 | 403 | 806 | |
Стойка ТС-18 | 2 | 627 | 1254 | |
Итого: | 2985 | |||
Стальные ячейковые порталы ПС-150Я3С производятся по типовому проекту 3.407.2-162 выпуск 1, 2.
Порталы ПС-150Я3С разработаны на широкобазных стойках, которые устанавливаются на четыре фундамента, по способу изготовления являются комбинированными. Траверса и верхний ярус стоек выполнены «сварными», нижние секции имеют развитую базу и собираются из углового проката с помощью болтовых соединений.
Проектом предусмотрено изготовление портала портала ПС-150Я3С из стали 09Г2С. Антикоррозионная защита выполняется лакокрасочным покрытием.
