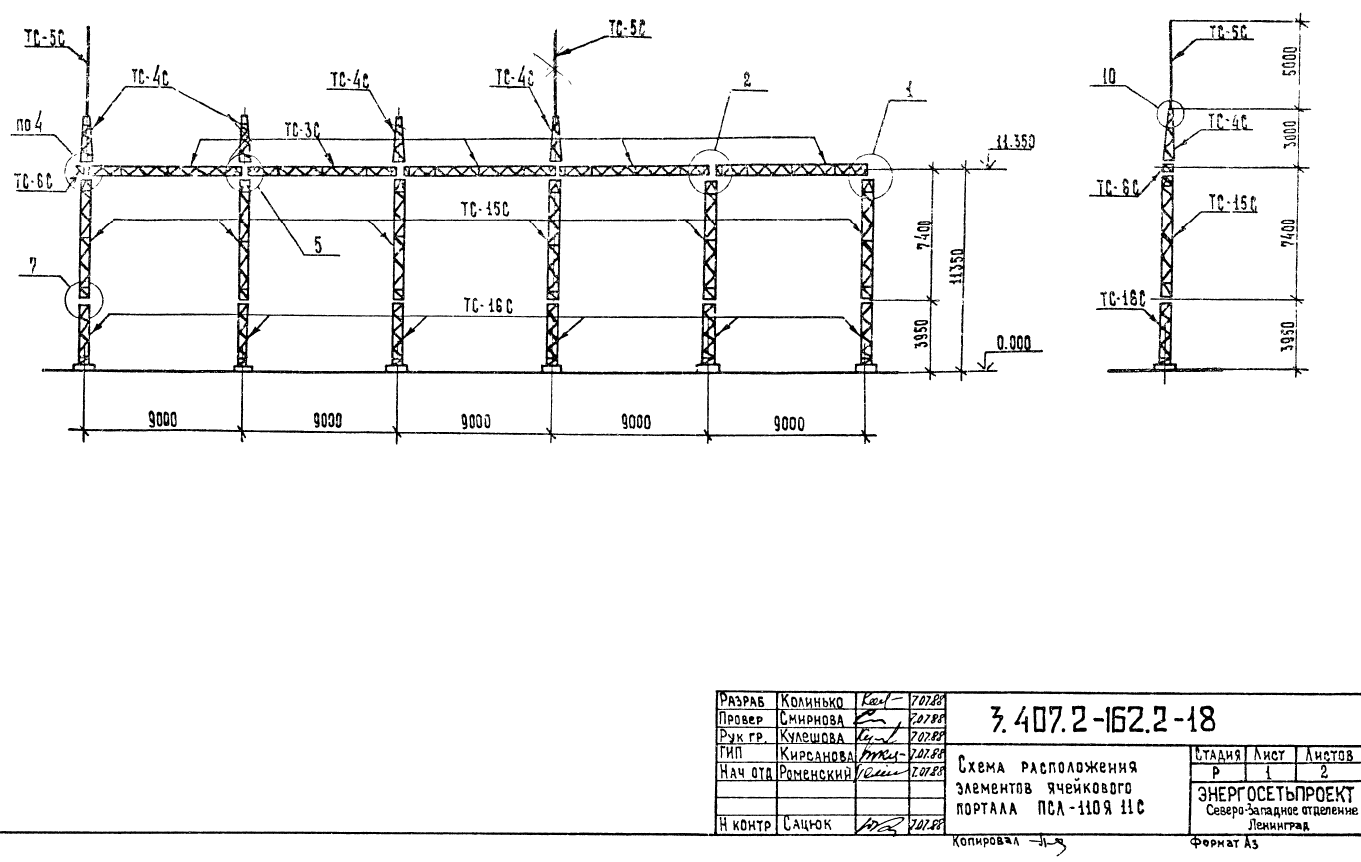

Портал ячейковый ПСЛ-110-Я11С
Стальные элементы портала | Количество, шт | Масса единицы, кг | Масса всего, кг | |
для северных районов | ||||
Траверса ТС-3С | 5 | 347 | 1735 | |
Тросостойка ТС-4С | 4 | 86 | 344 | |
Молниеотвод ТС-5С | 2 | 34 | 68 | |
Доборный элемент ТС-6С | 1 | 22 | 22 | |
Стойка ТС-15С | 6 | 403 | 2418 | |
Стойка ТС-16С | 6 | 269 | 1614 | |
Итого: | 6201 |
Стальные ячейковые порталы ПСЛ-110Я11С производятся по типовому проекту 3.407.2-162 выпуск 1, 2. Легкие порталы ПСЛ разработаны на узкобазных стойках для установки на одиночные фундаменты.
Стойки и траверса «легких» ячейковых порталов ПСЛ-110Я11С изготавливаются «сварными» из углового проката в виде решетчатых конструкций с поперечным сечением 500х500 мм.
Проектом предусмотрено изготовление портала ПСЛ-110Я11С из стали 09Г2С. Антикоррозионная защита выполняется лакокрасочным покрытием.
