«Металлоконструкции качественно и в срок»
Наша компания поставляет стальные ригели жестких поперечин контактной сети, оголовки, консольные столики, лестницы, которые могут применяться в различных условиях эксплуатации.
Для эксплуатации конструкций в агрессивной воздушной среде при расчетных температурах не ниже -50 градусов ригели изготавливаются из атмосферостойкой стали С345К марки 10ХНДП/10ХСНД ГОСТ19281-73 или 14ХГНДЦ по ТУ14-105-629-99. Ригели укомплектовываются болтовыми накладками.
По заявке клиента ригели жестких поперечин изготавливаются и поставляются с дополнительными конструкциями: лестницами, настилами, ограждениями и другими приспособлениями для обслуживания и закрепления осветительных приборов.
Марка ригеля | Масса, кг | Крайний блок | Средний блок | Накладка | Болты | ||||||||||
Марка | габариты, мм | Масса, кг | Марка | габариты, мм | Масса, кг | Марка | Сечение уголка, мм | Кол | d, мм | ||||||
длина | высота | ширина | длина | высота | ширина | ||||||||||

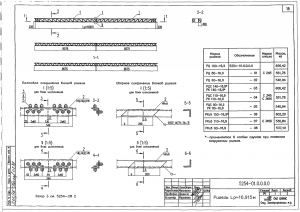

РК 140-16,9 | 606,42 | БКК-1 | 8675 | 500 | 400 | 297,17 | - | - | - | - | - | НК-1 | 70x70x5 | 12 | 12 |
РК 110-16,9 | 551,78 | БКК-2 | 8675 | 500 | 400 | 270,61 | - | - | - | - | - | НК-2 | 56x56x5 | 12 | |
РК 90-16,9 | 540,94 | БКК-3 | 8675 | 500 | 400 | 265,19 | - | - | - | - | - | НК-2 | 56x56x5 | 12 | |

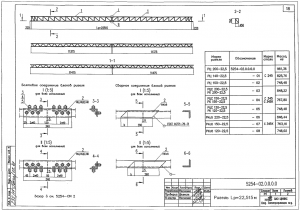

РК 200-22,5 | 846,22 | БКК-4 | 11475 | 700 | 450 | 418,07 | - | - | - | - | - | НК -1 | 70x70x5 | 12 | 12 |
РК 150-22,5 | 767,80 | БКК-5 | 11475 | 700 | 450 | 377,86 | - | - | - | - | - | НК -1 | 70x70x5 | 12 | |
РК 120-22,5 | 746,48 | БКК-6 | 11475 | 700 | 450 | 368,96 | - | - | - | - | - | НК-2 | 56x56x5 | 12 | |
РК 400-30,3ОРК400-30,3 | 1450,302052,40 | БКК-7 | 10275 | 1200 | 740 | 473,70544,90 | БСК-1 | 10150 | 1200 | 740 | 470,76541,96 | НК -4 | 90x90x6 | 12 | 12 |
РК 300-30,3ОРК300-30,3 | 1355,571957,67 | БКК-8 | 10275 | 1200 | 740 | 446,70 517,90 | БСК-2 | 10150 | 1200 | 740 | 433,95505,15 | НК-3 | 75x75x6 | 12 | |

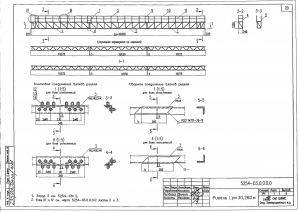

РК 190-30,3ОРК270-30,3 | 1251,431853,53 | БКК-9 | 10275 | 1200 | 740 | 415,53486,73 | БСК-3 | 10150 | 1200 | 740 | 396,23 467,43 | НК-1 | 70x70x5 | 12 | |

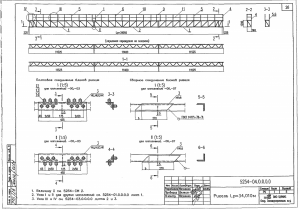

РК 440-34,0ОРК450-34,0 | 1750,842425,79 | БКК-10 | 11525 | 1200 | 740 | 565,66 645,76 | БСК-4 | 11400 | 1200 | 740 | 564,24 644,34 | НК-5 | 90x90x7 | 12 | 16 |
РК 340-34,0ОРК350-34,0 | 1557,592229,74 | БКК-11 | 11525 | 1200 | 740 | 506,89586,99 | БСК-5 | 11400 | 1200 | 740 | 508,07 588,17 | НК-4 | 90x90x6 | 12 | 12 |
РК 250-34,0ОРК270-34,0 | 1428,522100,67 | БКК-12 | 11525 | 1200 | 740 | 474,99 555,09 | БСК-6 | 11400 | 1200 | 740 | 454,40 534,50 | НК-1 | 70x70x5 | 12 | |

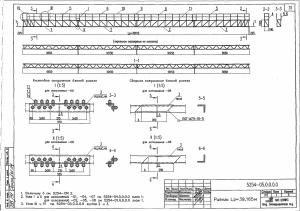

РК 600-39,2ОРК610-39,2 | 2276,643062,80 | БКК-13 | 9650 | 1200 | 740 | 512,17578,92 | БСК-7 | 10150 | 1200 | 740 | 570,82 642,02 | НК-6 | 100x100x7 | 16 | 16 |
РК 440-39,2ОРК450-39,2 | 2025,932807,05 | БКК-14 | 9650 | 1200 | 740 | 460,69527,44 | БСК-8 | 10150 | 1200 | 740 | 511,39 582,59 | НК-5 | 90x90x7 | 12 | |
РК 300-39Т2ОРК300-39,2 | 1790,642553,76 | БКК-15 | 9650 | 1200 | 740 | 432,82490,57 | БСК-9 | 10150 | 1200 | 740 | 441,33 512,53 | НК-3 | 75x75x6 | 12 | 12 |

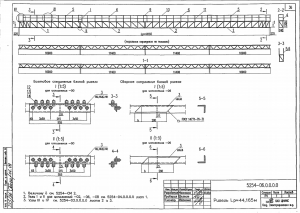

РК 740-44,2ОРК740-44,2 | 2761,583645,20 | БКК-16 | 10900 | 1200 | 740 | 621,99697,64 | БСК-10 | 11400 | 1200 | 740 | 703,47783,57 | НК-6 | 100x10x7 | 16 | 16 |
РК 570-44,2ОРК570-44,2 | 2500,303378,32 | БКК-17 | 10900 | 1200 | 740 | 564,25 639,90 | БСК-11 | 11400 | 1200 | 740 | 630,57 710,67 | НК-6 | 100x100x7 | 16 | |
РК 410-44,2ОРК440-44,2 | 2168,073040,49 | БКК-18 | 10900 | 1200 | 740 | 496,15 571,80 | БСК-12 | 11400 | 1200 | 740 | 547,00 627,10 | НК-5 | 90x90x7 | 12 |
Ригели из стали С 345К При болтовом соединении накладок.
Ригель ОРК 270-30,3 (5254)
Изделие для ЛЭП Ригель ОРК 270-30,3 (5254) производится по ...
Ригель ОРК 270-34,0 (5254)
Изделие для ЛЭП Ригель ОРК 270-34,0 (5254) производится по ...
Ригель ОРК 300-30,3 (5254)
Изделие для ЛЭП Ригель ОРК 300-30,3 (5254) производится по ...
Ригель ОРК 300-39,2 (5254)
Изделие для ЛЭП Ригель ОРК 300-39,2 (5254) производится по ...
Ригель ОРК 350-34,0 (5254)
Изделие для ЛЭП Ригель ОРК 350-34,0 (5254) производится по ...
Ригель ОРК 400-30,3 (5254)
Изделие для ЛЭП Ригель ОРК 400-30,3 (5254) производится по ...
Ригель ОРК 440-44,2 (5254)
Изделие для ЛЭП Ригель ОРК 440-44,2 (5254) производится по ...
Ригель ОРК 450-34,0 (5254)
Изделие для ЛЭП Ригель ОРК 450-34,0 (5254) производится по ...
Ригель ОРК 450-39,2 (5254)
Изделие для ЛЭП Ригель ОРК 450-39,2 (5254) производится по ...
Ригель ОРК 570-44,2 (5254)
Изделие для ЛЭП Ригель ОРК 570-44,2 (5254) производится по ...
Ригель ОРК 610-39,2 (5254)
Изделие для ЛЭП Ригель ОРК 610-39,2 (5254) производится по ...
Ригель ОРК 740-44,2 (5254)
Изделие для ЛЭП Ригель ОРК 740-44,2 (5254) производится по ...
Ригель РК 110-16,9 (5254)
Изделие для ЛЭП Ригель РК 110-16,9 (5254) производится по ...
Ригель РК 120-22,5 (5254)
Изделие для ЛЭП Ригель РК 120-22,5 (5254) производится по ...
Ригель РК 140-16,9 (5254)
Изделие для ЛЭП Ригель РК 140-16,9 (5254) производится по ...
Ригель РК 150-22,5 (5254)
Изделие для ЛЭП Ригель РК 150-22,5 (5254) производится по ...
Ригель РК 190-30,3 (5254)
Изделие для ЛЭП Ригель РК 190-30,3 (5254) производится по ...
Ригель РК 200-22,5 (5254)
Изделие для ЛЭП Ригель РК 200-22,5 (5254) производится по ...
Ригель РК 250-34,0 (5254)
Изделие для ЛЭП Ригель РК 250-34,0 (5254) производится по ...
Ригель РК 300-30,3 (5254)
Изделие для ЛЭП Ригель РК 300-30,3 (5254) производится по ...
Ригель РК 300-39,2 (5254)
Изделие для ЛЭП Ригель РК 300-39,2 (5254) производится по ...
Ригель РК 340-34,0 (5254)
Изделие для ЛЭП Ригель РК 340-34,0 (5254) производится по ...
Ригель РК 400-30,3 (5254)
Изделие для ЛЭП Ригель РК 400-30,3 (5254) производится по ...
Ригель РК 410-44,2 (5254)
Изделие для ЛЭП Ригель РК 410-44,2 (5254) производится по ...
Ригель РК 440-34,0 (5254)
Изделие для ЛЭП Ригель РК 440-34,0 (5254) производится по ...
Фотографии с Завода
В работе с нашими клиентами нашу компанию отличает высокий профессионализм и скорость выполнения заказов.
Особое внимание мы уделяем поддержке клиента на всех этапах сотрудничества.
Доставка по России и СНГzakaz@metallenergonw.ru
